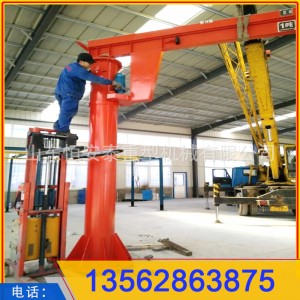

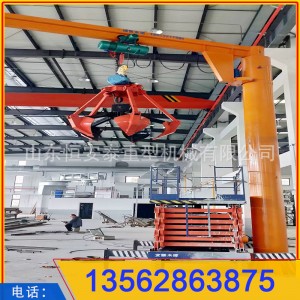

小型單梁懸臂吊電動獨臂吊車360度3噸2噸單臂吊1噸旋臂吊廠家5噸

門框結構

分為門式起重機和懸臂門式起重機

門式起重機

1.全門式起重機：主梁無懸伸，小車在主跨度內進行；

2.半門式起重機：支腿有高低差，可根據使用場地的土建要求而定。

懸臂門式起重機

1.雙懸臂門式起重機：常見的一種結構形式，其結構的受力和場地面積的利用都是合理的。

2.單懸臂門式起重機：這種結構形式往往是因場地的限制而被選用。

主梁形式

1.單主梁

單主梁門式起重機結構簡單，制造安裝方便，自身質量小，主梁多為偏軌箱形架結構。與雙主梁門式起重機相比，整體剛度要弱一些。因此，當起重量Q≤50t、跨度S≤35m時,可采用這種形式。單主梁門式起重機門腿有L型和C型兩種形式。L型的制造安裝方便，受力情況好,自身質量較小，但是，運貨物通過支腿處的空間相對小一些。C型的支腳做成傾斜或彎曲形，目的在于有較大的橫向空間，以使貨物順利通過支腳。

2. 雙主梁

雙主梁門式起重機承載能力強，跨度大、整體穩定性好，品種多，但自身質量與相同起重量的單主梁門式起重機相比要大些，造價也較高。根據主梁結構不同，又可分為箱形梁和桁架兩種形式。一般多采用箱形結構。[1]

主梁結構

1.桁架梁

使用角鋼或工字鋼焊接而成的結構形式，優點是造價低，自重輕。但是由于焊接點多和桁架自身的缺陷，桁架梁也具有撓度大，剛度小，相對較低，需要頻繁檢測焊點等缺點。適用于對要求較低，起重量較小的場地。

2.箱梁

使用鋼板焊接成箱式結構，具有剛度大等特點。一般用于大噸位及噸位的門式起重機。如右圖MGhz1200，起重量1200噸，為大的門式起重機，主梁采用了箱梁結構。箱梁同時也具有造價高，自重大，性較差等缺點。
